某鋼鐵公司供還原鐵低壓蒸汽流量及深度水處理RO濃水新增渦街流量計累積計量等采用虹潤NHR-5600系列積算儀。

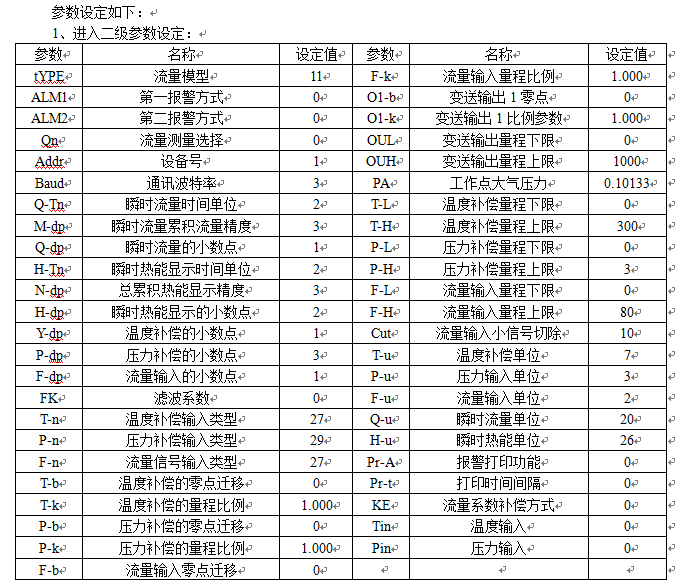

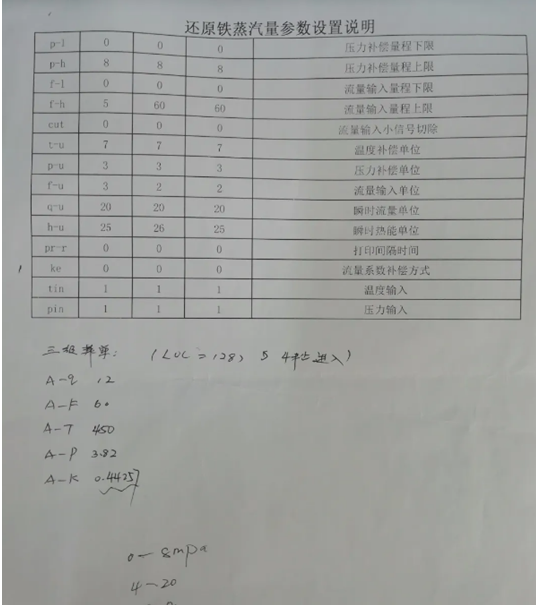

1、經過一段時間的維護，及前期對參數查看修改對部分參數進行匯總：

2、鍋爐產中壓蒸汽為過熱蒸汽，區別于飽和蒸汽，參數設置存在差異。

3、鍋爐產中壓經還原鐵改造減溫減壓設備減壓后，原3.7MPa，435℃降至0.4MPa，200℃左右的過熱蒸汽。

4、根據孔板計算書中數據，流量采用的是減壓前的中壓蒸汽的溫度、壓力及相關參數進行的計算，最大差壓60kpa，最大流量12000m3/h。

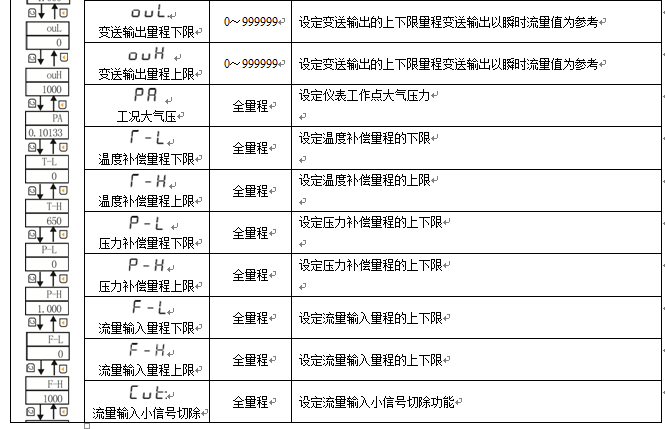

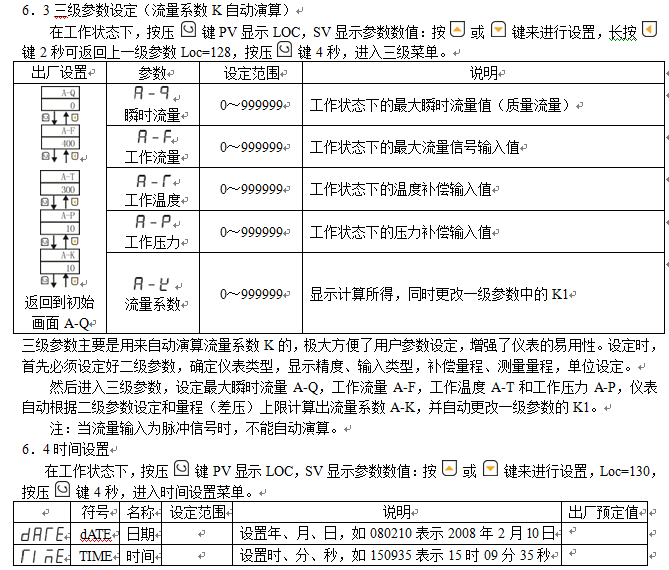

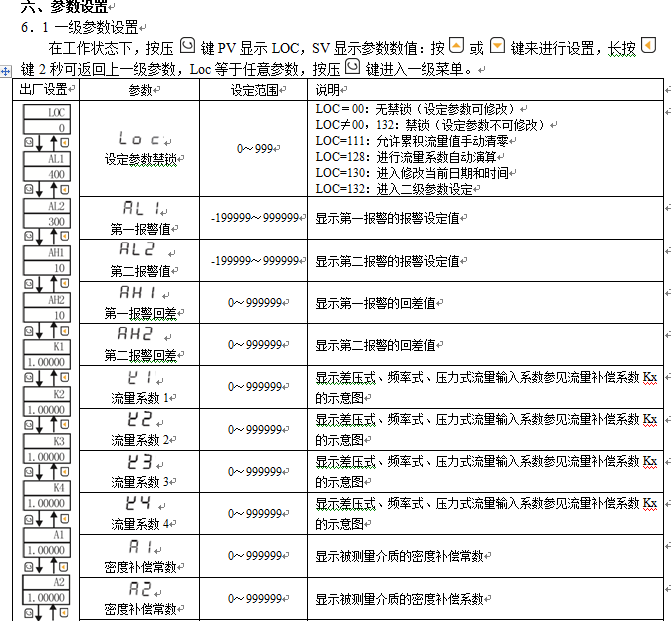

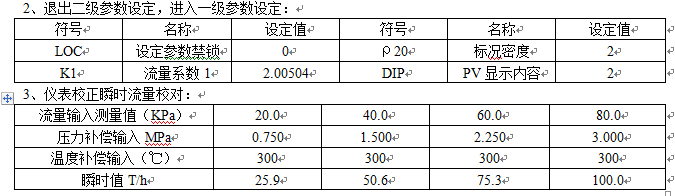

5、一級菜單中的K1值是由三級菜單中的A-K值計算同步所得，根據計算進行K系數設定。

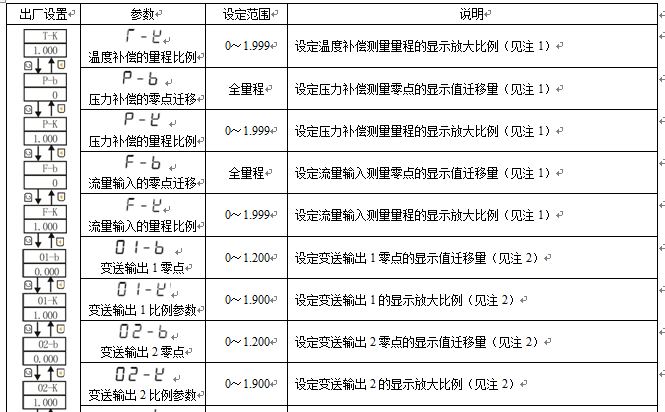

6、三級菜單中參數必須是孔板計算書的設置參數為依據。

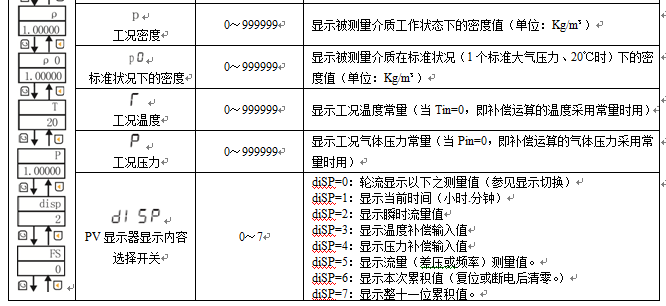

7、在新增的RO濃水流量計作為累積量的儀表中參數KI=1，而計算所得的0.75不作為KI系數的設定值，可強制修改。DISP第一項中選擇7。

8、最重要的如果流量計選擇是差壓式的，單位以kpa，設置F-H為60，必須對應，out=12。

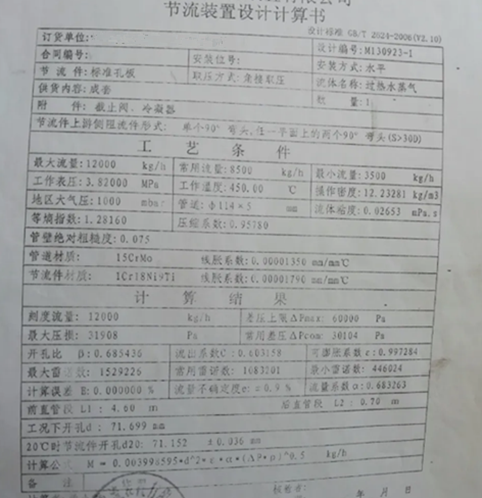

孔板計算書：
